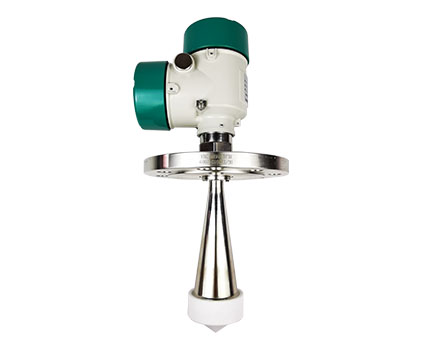

雷達液位計是一種非接觸式的液位測量儀表，通過發射高頻雷達波并測量反射回來的信號來獲取液位信息，主要由一個天線、一個接收器以及一些控制器組成。當雷達波被發射到液位上時，一部分雷達波會被反射回來，接收器會接收到這些反射波并將其轉換為電信號?？刂破鲿@些信號進行處理，從而計算出液位的高度。雷達液位計具有測量準確、性能穩定和適應性強等特點，在工業、化工、石油等領域中有大量應用。 雷達液位計的工作原理可以簡單概括為：發射電磁波、接收反射波并計算液位高度。當雷達液位計發射電磁波時，電磁波會被液位表面反射回來，一部分反射波會被接收。通過對反射波進行信號處理，并計算出液位高度。雷達液位計發射和接收電磁波的頻率通常是不同的，這樣可以區分出液位表面反射的電磁波，避免與其他物體的信號干擾。
安裝前，應確定好安裝點位，確保水流平緩。 雷達液位計的安裝方式有側裝和頂裝兩種，需要根據實際情況選擇合適的安裝方式。 側裝時需要在容器側面開設一個法蘭口，并將雷達液位計的連接管與法蘭口對接。頂裝時需要在容器頂部開設一個法蘭口，并將雷達液位計的連接管與法蘭口對接。 雷達液位計的機械安裝需要關注傾斜度和自由度，應確保天線部分無阻礙物。 設備安裝主要包括雷達液位計、遙測終端機等的安裝。太陽能板安裝時保持正面朝南即可;雷達液位計安裝時，探頭必須垂直于河道水面，并確保探頭正下方?jīng)]有遮擋物;遙測終端機安裝時采用抱桿式安裝，探頭與柜子之間的信號線與電源線從管內連接，防止外露風化。 安裝完畢后，需要進行調試和校準?？梢允褂么判孕Ｕ鱽硇世走_液位計的零點和量程，以確保測量的準確性。 非接觸式測量，雷達液位計通過無線電波發射與返回完成對液位的測量，整個測量過程不與液面直接接觸，解決了傳統測量方法可能產生的污染與腐蝕等問題，減少了對設備的損壞。 測量準確，誤差率低，具有一定的重復性與穩定性，能在高溫、高壓等復雜環境下準確測量，準確度達毫米級別，可滿足工業生產中準度要求。 測量范圍廣，雷達液位計可以測量較大的液位范圍，量程達到幾十米甚至更高，同時適用于不同尺寸的容器和槽罐。 適應性強，可以適應不同介質的液位測量，包括腐蝕性液體、高粘度液體等，同時也可以適應不同的工作環境和工藝要求。 自動化程度高，操作簡單，雷達液位計可通過遠傳與計算機等設備相連，實現液位自動監測、報警、控制等功能，簡化了操作流程，使用更加方便。 測量準確 雷達液位計采用高頻雷達波進行液位測量，測量結果準確，誤差率低。即使是在高壓、高溫等環境下，依然可以保持足夠的準確度。 性能穩定 由于不需要大量的液體作為傳輸介質，因此也不會受到介質的影響。此外，雷達液位計經過多年的實踐檢驗，故障率較低，因而性能也非常穩定，使用周期長。 適應性強 雷達液位計具有強大的適應性，可以在不同的環境下進行液位測量。它適用于高溫、高壓、低溫、易燃易爆等復雜工況，并且可以適應多種介質。 功能豐富 雷達液位計不僅可以測量液位高度，還可以測量液面的溫度和壓力等信息，提供全面的信息以便更好地進行液位控制。 雷達液位計的校準方法有兩種，分別是： 常規校準方式 由于雷達液位計一般測試距離多在2-10m或大于10m，在試驗室很難模擬校準需要的距離，所以雷達液位計多采用在線校準方式。雷達液位計在線校準是利用現場工藝條件，通過液位的變化，將雷達液位計的輸出值與實際的液位計測量值或其他形式的液位測量進行比較。 參考點校準方式 參考點校準是通過設置參考反射點對雷達物位計進行單點校準，實際操作是在雷達物位計的光束滿量程位置設置一個反射元件，準確測量反射元件與雷達物位計的距離。在校準過程中，通過將參考點的實際測量值與雷達液位計的已知值進行比較來校準雷達液位計。 行業應用 壓差變送器作為一種常用的壓力測量儀器，在多個行業均有廣泛的應用。以下是壓差變送器的幾個主要應用領域： 暖通行業：壓差變送器在暖通行業主要用于測量空調、通風設備、地暖等設施的壓力差。通過監測壓力差的變化，可以控制設施的正常運行，保證室內溫度和濕度的舒適度。 污水處理行業：壓差變送器在污水處理行業主要用于測量污水處理設備的進出口壓力差。通過監測壓力差的變化，可以判斷設備是否堵塞或運行異常，及時進行清理或調整，保證設備正常運行。 醫藥行業：壓差變送器在醫藥行業主要用于測量藥品生產設備的壓力差。例如，在灌裝瓶裝藥品的生產過程中，通過測量藥品瓶內的壓力差，可以控制灌裝的速度和量，保證藥品的質量和產量。 食品行業：壓差變送器在食品行業主要用于測量包裝設備的壓力差。例如，在壓縮機、泵、風機等設備的進出口處，通過測量壓力差的變化，可以判斷設備的運行狀況和效率，及時進行調整和維修。 總之，壓差變送器在暖通、污水處理、醫藥、食品和工業等領域均有廣泛的應用。正確的選用和安裝壓差變送器可以保證測量精度和穩定性，對于保證生產質量具有重要的意義。 |
